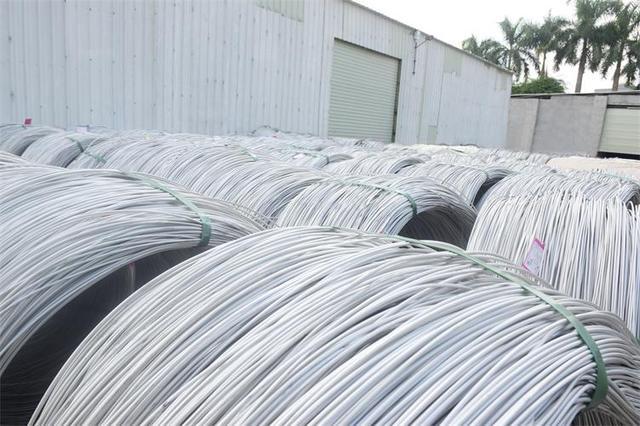

关于不锈钢螺丝线你有了解多少？那么接下来就让百德特种合金小编为大家介绍一下不锈钢螺丝线的各种特质。

1、材质：201CU,302HQ,XM-7,304HC,304HC3,316L,316LCU,410,420,430。

2、性能：良好的成型性，低加工应力，优良的表面品质，低模具损耗率，较高的防腐蚀性能。

3、抗拉：500MPA-800MPA。

4、表面：草酸镀膜，亮面，雾面。

5、应用：各种头型的螺丝、螺钉、螺母、螺栓、螺杆。

一、退火螺丝线： 由不锈钢盘元抽丝到目标规格后，进行退火处理而得，这种螺丝线的抗拉、硬度（抗拉在500-580左右，硬度HV160-180之间）相对较低，这种不锈钢螺丝线极易冷锻加工成型，对模具的损伤非常低，一本制造头部用料较大及变形量较大的螺丝基本上都采用退火螺丝线。

二、抗拉螺丝线： 此种不锈钢螺丝线较退火线在抗拉和硬度上有较大变化，常用的抗拉强度有 700MP-900MPA之间，抗拉不锈钢螺丝线主要是在退火线的基础上进行若干条丝精抽而得，表面可呈亮面或雾面，通常用于制造等级强度较高的螺丝，我们常说的A2-70、A2-80螺丝线表示304抗拉700MPA、304抗拉800MPA的不锈钢线材。

 三、螺丝线镀草酸： 不锈钢螺丝线草酸一种在退火线或抗拉线的表面直接进行草酸镀膜，这种草酸镀膜表面使得在制造螺丝时候对模具的保护作用大大提升，从而允许变形量较大的螺丝生产，同时由于采取直接镀膜，可能会使表面公差不均匀，导致进料拉模 为了解决草酸线表面公差不均匀，通常采用对草酸线进行精抽处理，使得表面光滑均匀，生产螺丝不易爆头。

以上就是小编总结的关于不锈钢螺丝线的知识，希望能帮助到大家。
