美标螺丝的统一螺纹

本文来源: 百德 责任编辑: 发布日期:2018-07-07
文章导读美标螺丝的统一螺纹源于英国的惠氏螺纹,统一螺纹的前身是美国于1864年参照惠氏螺纹制订的一种英寸制国家螺纹

美标螺丝的统一螺纹源于英国的惠氏螺纹,统一螺纹的前身是美国于1864年参照惠氏螺纹制订的一种英寸制国家螺纹,但是,该螺纹与惠氏螺纹的虎型角和螺纹三角截面的削平高度不一致,惠氏 螺纹牙型角为55°,削平高度为H/6(H-螺纹牙型原始三角形高度),而美标螺纹牙形角为60°,削平高度为H/8,所以,尽管两国的螺纹歀在螺纹直径,螺距系列(每英寸牙数)和公差方面很接近,但在使用中无无法互换同,给使用带来了不便,尤其是在第二次世界大战期间,英美等同盟国的武器装备 ,由于螺纹标准不同的影响,而无法互换和通用,所以二次大战结束后,美国,英国和加拿大三国决定 ,在原美标螺纹标准的基础上,着手制定一个统一的螺纹标准,并开1948年发布并实施了统一螺纹标准,螺纹的代号为UN,大家称之为“美标统一螺纹”其中UN的U-为“UNIFIED"统一的第一个字母,N为”NATLONAL"(国家螺纹)的第一个字母,

美标螺丝螺纹量规的标准主要有:

1.ASME B1 1-2003.统一英寸制螺纹

2.ASMEB1.2-1983 统一英寸制螺纹的量规和测量。

美标螺丝的基本要求

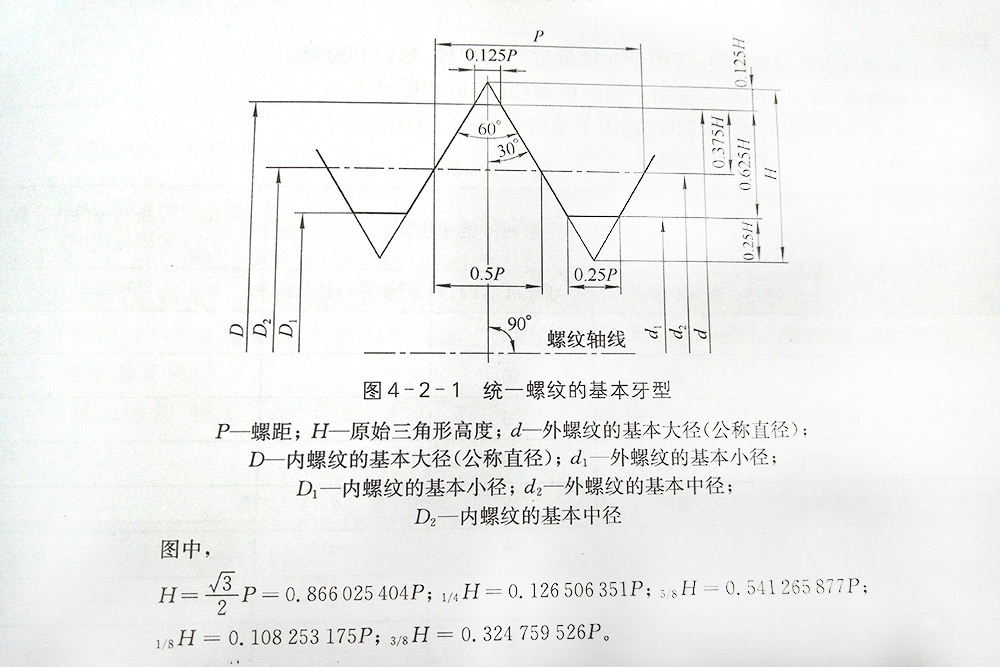

1.螺纹牙型,美标螺纹的基本牙型如下。

美标螺纹的基本牙型

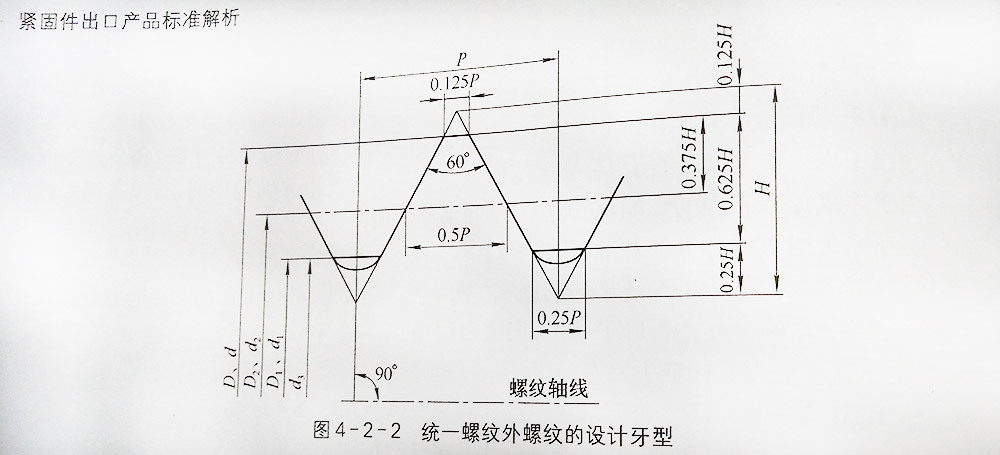

美标螺丝螺纹的设计牙型:1,外螺纹的设计牙型,外螺纹牙型一般要求牙底为圆弧形状,如果圆弧半径不小于0.108P,这种螺纹的代号为UNR,对于高可度外螺纹紧固件必须采用UNR螺纹,美标螺纹统一螺纹外螺纹的牙型如下图

美标螺纹统一螺纹外螺纹

2.内螺纹的设计牙型,美标螺纹内螺纹的设计牙型与统一螺纹基本牙型基本相同,但内螺纹对牙底圆弧半径没有要求。

美标螺丝螺纹的直径与螺距系列,

1.标准系列,美标是因为的标准系列包括了“分类螺距系列”和“固定螺距系列”两个系列。其中分类螺距系列,又有以下三种,粗牙——unc系列,细牙——unf系列,超细牙——unef系列。例如,公称直径1/2in的紧固件,每英寸13牙为unc,每英寸20牙为unf,每英寸28牙为UNEF,粗牙系列适用于大批量生产的螺栓,螺钉和螺母 ,细牙系列,适用于高强度螺栓,螺钉和螺母 。超细牙系列,适用于薄壁管螺纹,薄螺母等。

固定螺距系列,顾名思义固定 螺距系列的螺距,在一个系列中是固定不变的,统一螺纹的固定螺距有八种,4UN,6UN ,8UN,12UN,16UN,20UN.28UN 和32UN,其中紧固件常用的8UN,即每英寸8牙系列。在紧固件中,常用8UN代替1in以上大直径螺栓,螺钉和螺母 的粗牙螺纹系列。

特殊系列,美标螺纹比较常用的特殊系列是UNS或UNRS系列,对于薄壁管修的中的螺纹,当直径在1/4~1in范围中,推荐选用每英寸27牙的特殊系列的美标螺纹,即UNS系列螺纹。

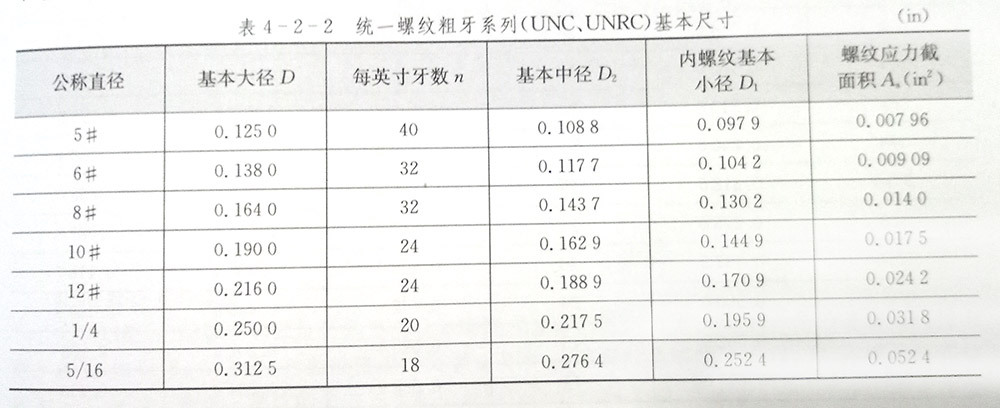

美标螺丝螺纹基本尺寸如下:


美标螺丝螺纹基本尺寸
