六角螺母国家标准、等级及分类

本文来源: 百德 责任编辑: 发布日期:2018-07-31
文章导读螺母是具有内螺纹并与螺栓配合使用的紧固件,具有内螺纹并与螺杆配合使用用以传递运动或动力的机械零件。六角螺母是螺母中的一种,六角螺母与螺栓、螺钉配合使用,起连接紧固机件作用。下面由百德螺母厂家小编主要为大家介绍一下六角螺母国家标准、等级及分类。

螺母是具有内螺纹并与螺栓配合使用的紧固件,具有内螺纹并与螺杆配合使用用以传递运动或动力的机械零件。六角螺母是螺母中的一种,六角螺母与螺栓、螺钉配合使用,起连接紧固机件作用。下面由百德螺母厂家小编主要为大家介绍一下六角螺母国家标准、等级及分类。

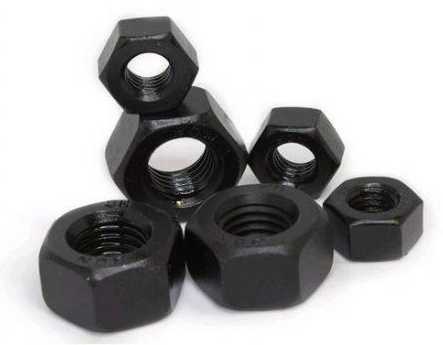

六角螺母国家标准、等级及分类


六角螺母国家标准

作为一种标准件,它就应当有自己的通用规格

对于六角螺帽,常用的标准有:GB52、GB6170、GB6172和DIN934,对于它们之间的主要区别有:GB6170的厚度要比GB52、GB6172和DIN934来的厚,俗称为厚螺帽。另外就是对边上的区别,M8的螺帽系列中DIN934、GB6170、GB6172的对边都是13MM比GB52的对边14MM要小1MM,M10的螺帽,DIN934与GB52的对边为17MM,比GB6170和GB6172的的对边要大1MM,M12的螺帽,DIN934、GB52的对边为19MM比GB6170和GB6172的对边18MM要大1MM。对于M14的螺帽,DIN934、GB52的对边为22MM比GB6170和GB6172的对边21MM要大1MM。另外就是M22的螺帽,DIN934、GB52的对边为32MM,比GB6170、GB6172的对边34MM要小2MM。(GB6170和GB6172除了其厚度不一样外,对边宽度完全一样)其余规格在不考虑厚度的情况下,可以通用。

1、普通外六角——应用比较广泛,特点是紧固力量比较大,缺点是在安装时要有足够的操作空间,安装时可以使用活扳手、开口扳手或者眼镜扳手,以上扳手都需要很大的操作空间。

2、圆柱头内六角——是所有螺钉中使用最广泛的,因为它紧固力比较大,使用内六角扳手就可以操作,安装时很方便,几乎使用于各种结构,外观比较美观整齐,缺点是紧固力稍低于外六角,另外反复使用容易损坏内六角造成无法拆卸。

3、盘头内六角——机械上很少使用,机械性能同上,大多用在家具上,主要作用是与木制材料增加接触面并且增加外观的观赏性。

4、无头内六角——某些结构上必须使用,比如需要很大顶紧力的顶丝结构,或者需要隐藏圆柱头的地方。

5、沉头内六角——大多用在动力机械上,主要的作用同内六角相同。

6、尼龙锁紧螺母——在六角面里镶嵌尼龙胶圈,防止螺纹松动的结构,强动力机械上使用。

7、法兰螺母——主要起到增加与工件接触面的作用,大多用在管道,扣件已经一些冲压件和铸造件上。

8、普通外六角螺母——用途最广,也是一般最为常见的紧固件之一。

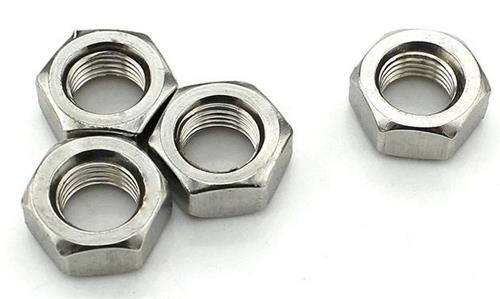

六角螺母的等级及分类

六角螺母按照公称厚度分为I型、II型和薄型三种。8级以上的螺母分为I型与II型两种型式。


六角螺母的等级及分类

I型的六角螺母应用最广,I型螺母又分A,B,C三级,其中A级和B级螺母适用于表面粗糙度较小,对精度要求高的机器、设备和结构上,而C级螺母则用于表面比较粗糙、对精度要求不高的机器、设备或结构上;

II型六角螺母的厚度比较厚,多用在经常需要装拆的场合。

I型螺母指的是螺母公称高度m≥0.8D的普通六角螺母,其型式尺寸应符合GB/T6I70的规定;

而II型螺母的高度比I型螺母的要高,其型式尺寸应符合GB/T6I75。增加II型螺母的目的有两个:一是通过增加螺母的高度得到一种不需热处理的、比较低廉的螺母。

因为D≤MI6的8级I型螺母不需进行热处理,故在8级螺母中,只有D>MI6~39的规格才用II型螺母,显然用不热处理的I型螺母达不到9级螺母的机械性能要求。规定II型螺母的另一个目的时获得韧性更好的III级螺母。由于螺母的高度增加,在较低的淬火回火硬度下就可以达到保证应力指标,故增加了螺母的韧度。

螺母常用国家标准GB4IⅠ型六角螺母——C级GB6I70Ⅰ型六角螺母——A、B级GB6I7IⅠ型六角螺母—细牙—A、B级GB6I7II六角薄螺母——A、B级—倒角GB6I73六角薄螺母——细牙—A、B级GB6I74六角薄螺母——B级—无倒角GB6I75Ⅱ型六角螺母——A、B级GB6I76Ⅱ型六角螺母——细牙—A、B级GB6I77六角法兰面螺母—A级GB56六角厚螺母GBIIIII9大六角螺母(钢结构用高强度)螺栓粗牙与细牙用法;(I)细牙螺纹止退性好适合防振,便于调整间隙,但锁母力差于粗牙.适合要调整间隙或力矩的场所。II)粗牙螺纹自锁能力差于细牙止退性差,但锁母力大于细牙,一般没有特殊要求选用粗牙螺纹。粗牙螺纹:在M后直接跟螺纹大径,不用标注螺距,标注与不标注螺距,就是普通细牙螺纹和普通粗牙螺纹的区别公制螺栓的等级有:4.6;4.8;5.8;6.8;8.8;9.8;I0.9;III.9.

公制螺母的等级有:4;5;6;8;I0;III其中4;5是薄螺母的强度等级。

你说的螺母A;B;C级相当与美制的GII;G5;G8的性能等级,J995中规定两者之间性能等级基本一致!

I型螺母螺纹规格为MI.6~M64性能等级为6;8;I0;AII-50;AII-70;A4-50;A4-70;CUII;CU3和AL4级,产品等级为A和B级,A级用于规格小于等于MI6的规格;B级用于大于MI6的规格!(这里的A;B指的是精度等级)

II型螺母螺纹规格为M5~M36,性能等级为9和III级,产品等级为A和B级,A级用于规格小于等于MI6的规格;B级用于大于MI6的规格!(这里的A;B指的是精度等级)

由于II型的性能等级要求很高,所以螺母的厚度较厚螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、I0.9、III.9等I0余个等级,其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理(淬火、回火),通称为高强度螺栓,其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成,分别表示螺栓材料的公称抗拉强度值和屈强比值。例如,性能等级4.6级的螺栓,其含义是:

性能等级4.6级的螺栓,其含义

1、螺栓材质公称抗拉强度达400MPa级;

2、螺栓材质的屈强比值为0.6;

3、螺栓材质的公称屈服强度达400×0.6=II40MPa级

性能等级I0.9级高强度螺栓,其材料经过热处理后,能达到

1、螺栓材质公称抗拉强度达I000MPa级;

2、螺栓材质的屈强比值为0.9;

3、螺栓材质的公称屈服强度达I000×0.9=900MPa级

螺栓性能等级的含义是国际通用的标准,相同性能等级的螺栓,不管其材料和产地的区别,其性能是相同的,设计上只选用性能等级即可。

以上就是百德螺母生产厂家小编为大家整理的六角螺母国家标准、等级及分类的相关内容,希望大家看过之后可以让大家对六角螺母有一定的认识,对大家在以后购买六角螺母的选择和辨别上有所帮助。
