四种常用的螺栓尺寸规格表

本文来源: 百德 责任编辑: 发布日期:2018-10-30

常用螺栓的规格尺寸表。下图中若您想知道其他螺栓的规格尺寸标准规范,欢迎留言哦~小编会帮忙补充的!

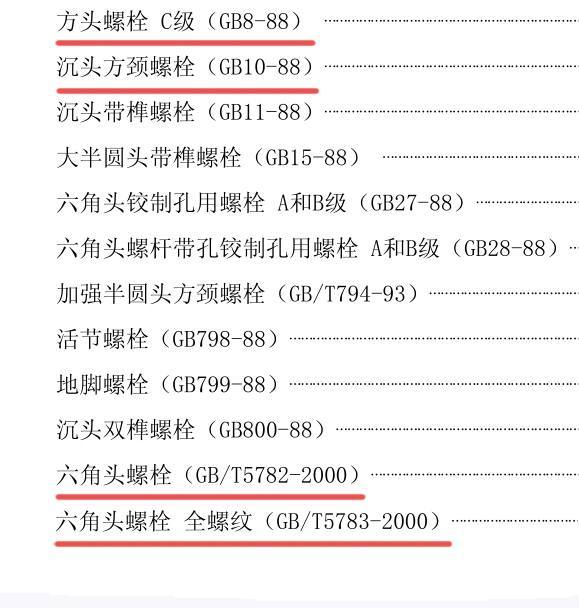

螺栓尺寸规格表

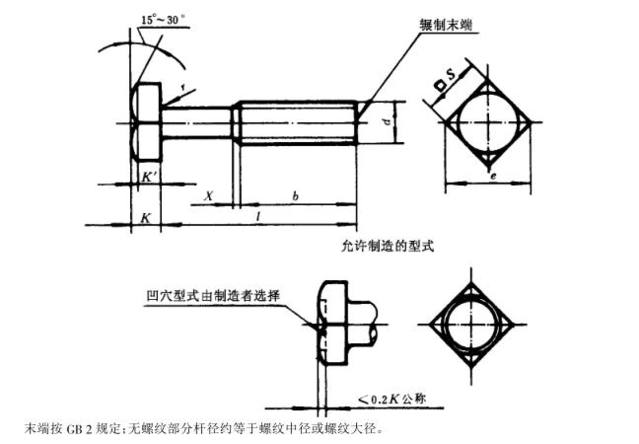

1、方头螺栓 C级

本标准规定了螺纹规格为M10~M48的C级方头螺栓。

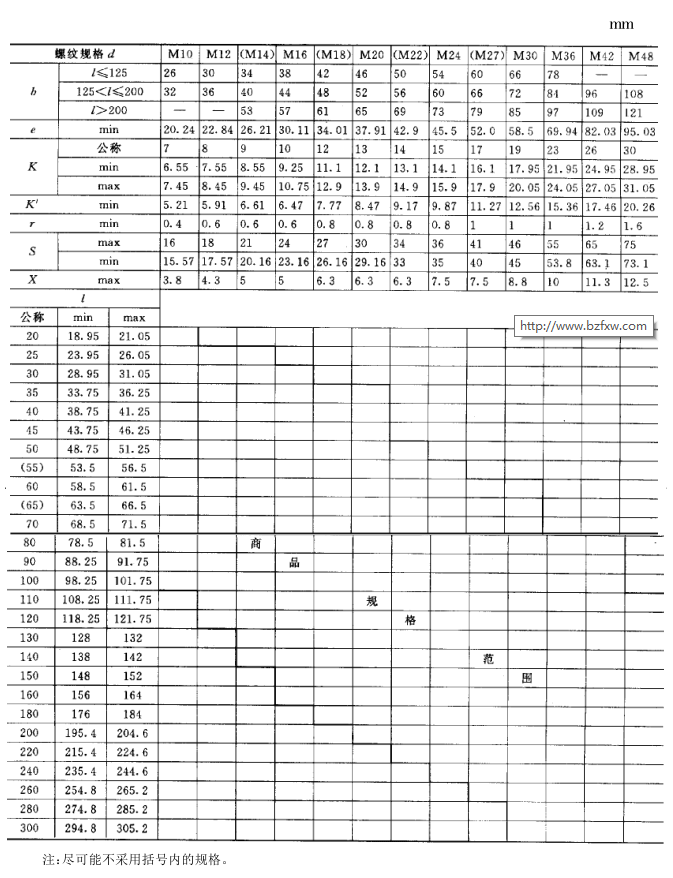

方头螺栓尺寸规格表

方头螺栓尺寸规格

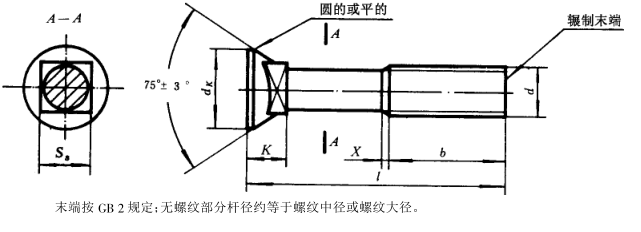

2、沉头方颈螺栓

本标准规定了螺纹规格为M6~M20的C级沉头方颈螺栓。

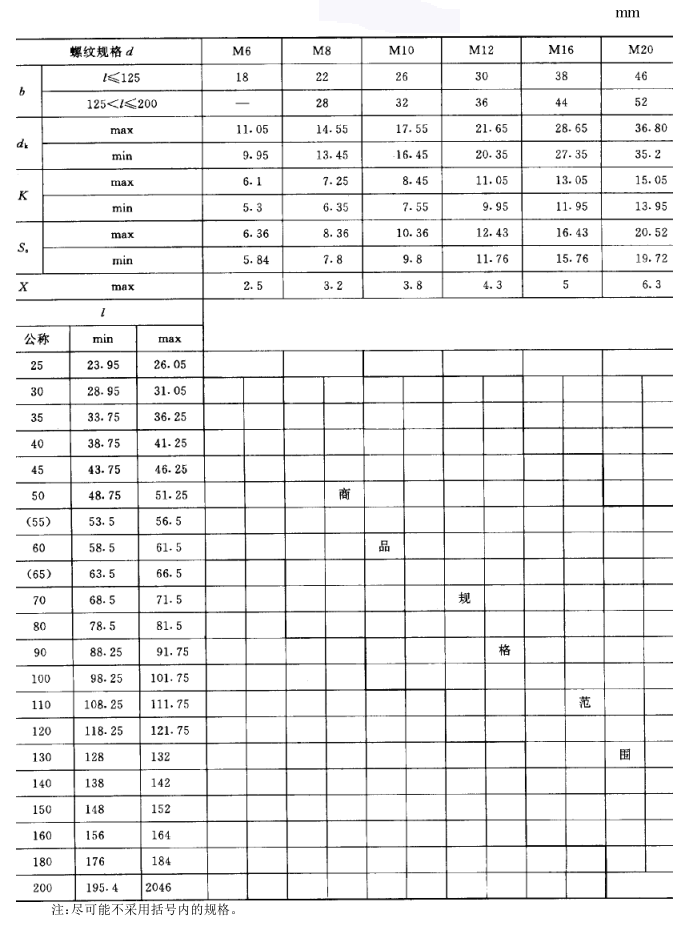

沉头方颈螺栓尺寸规格表

沉头方颈螺栓尺寸规格表

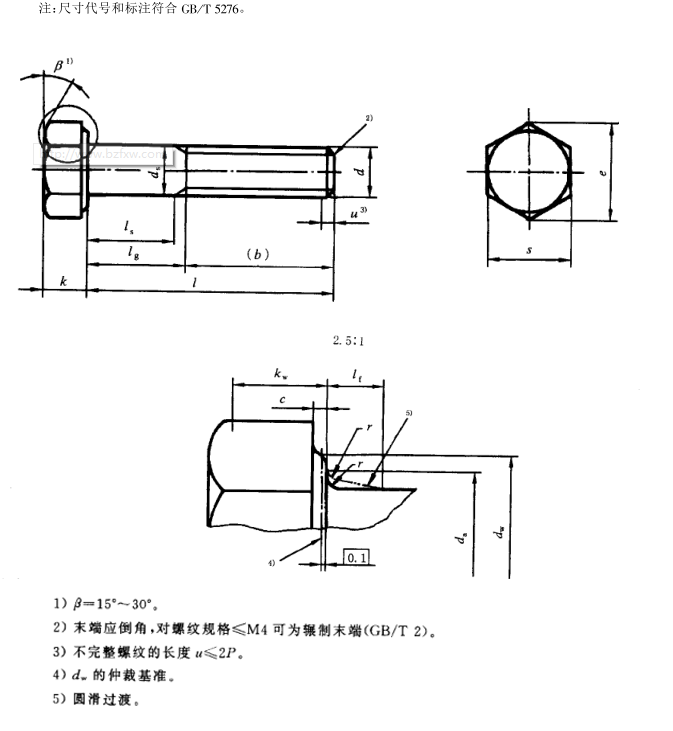

3、六角头螺栓

本标准规定了螺纹规格为M1.6~M64,性能等级为5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级、产品等级为A和B级的六角头螺栓。A级用于d=1.6~24mm和l≤10d或l≤150mm(按较小值);B级用于d>24mm或l>10d或l>150mm(按较小值)的螺栓。 如需其他技术要求,应从现行标准(GB/T196、GB/T3106、GB/T3098.1、GB/T3098.6和GB/T3103.1)中选择。

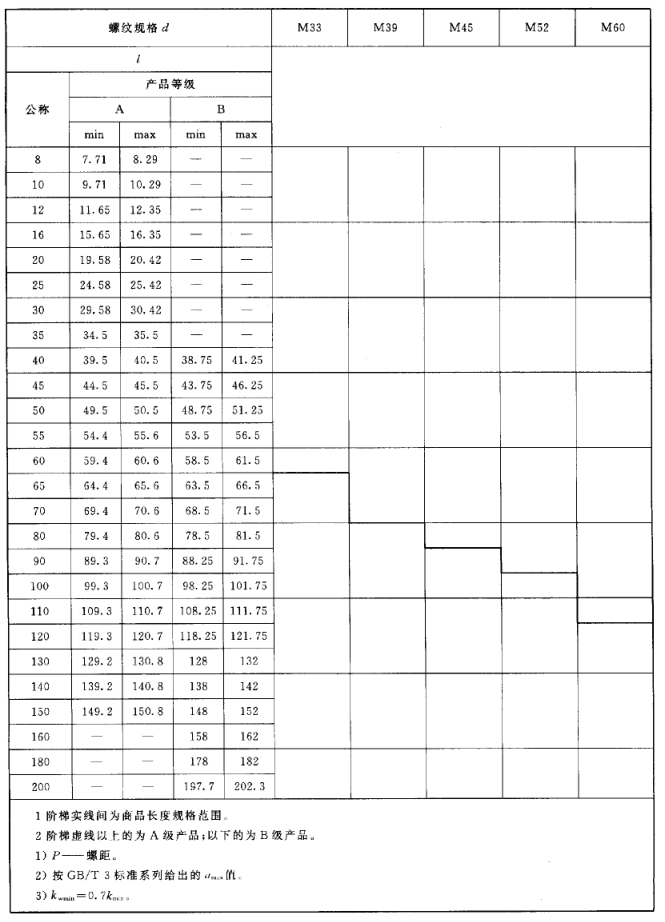

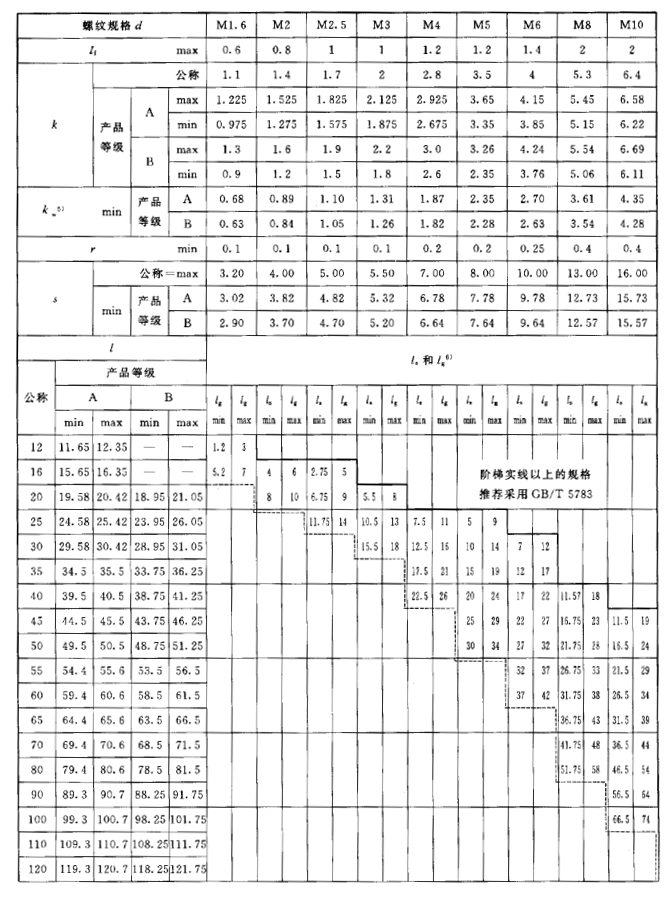

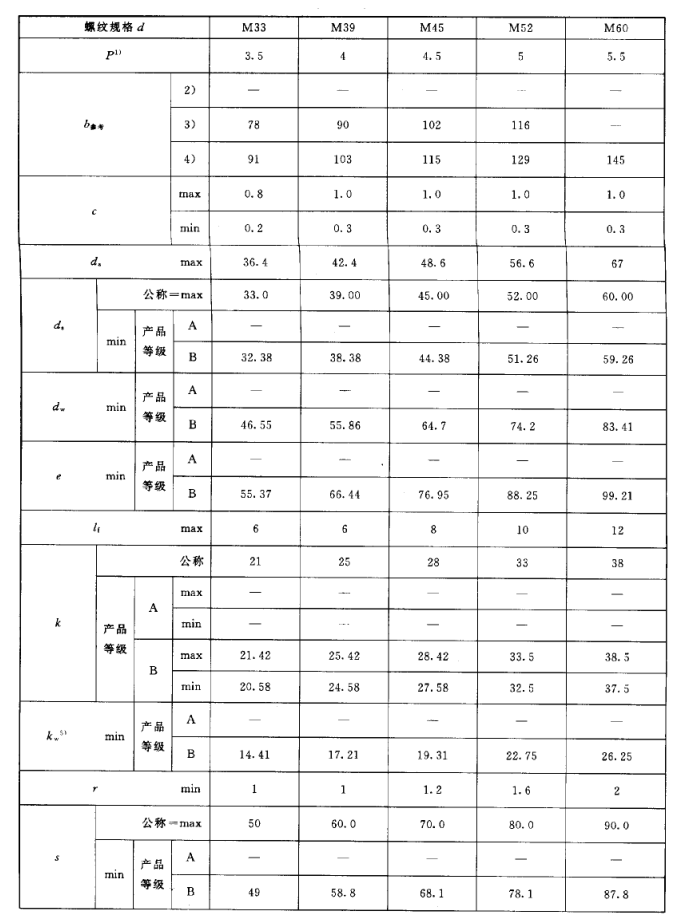

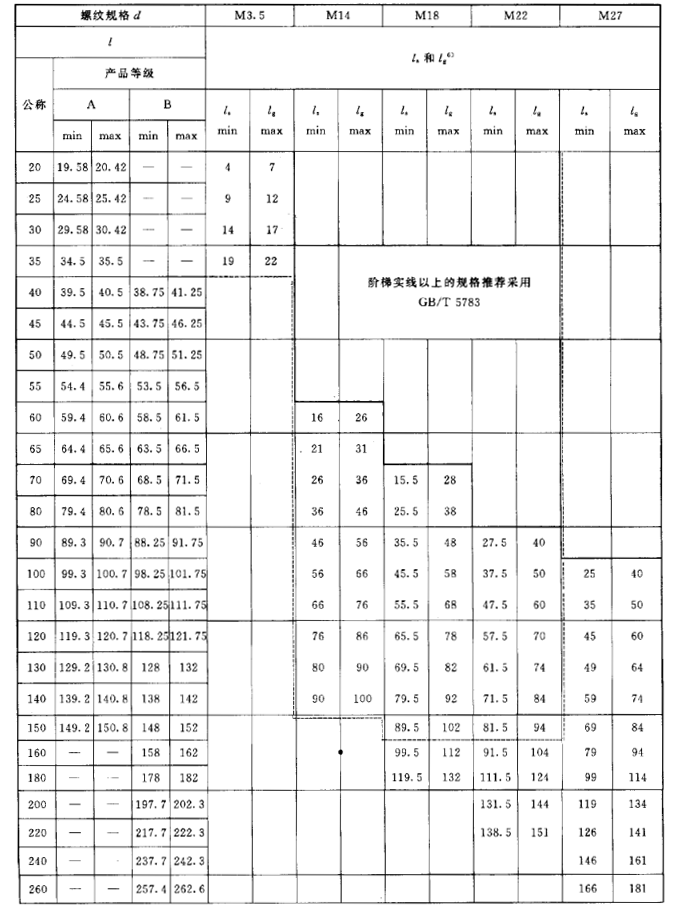

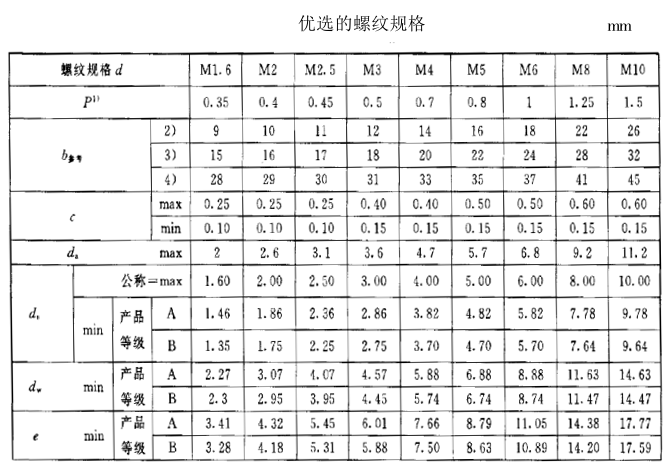

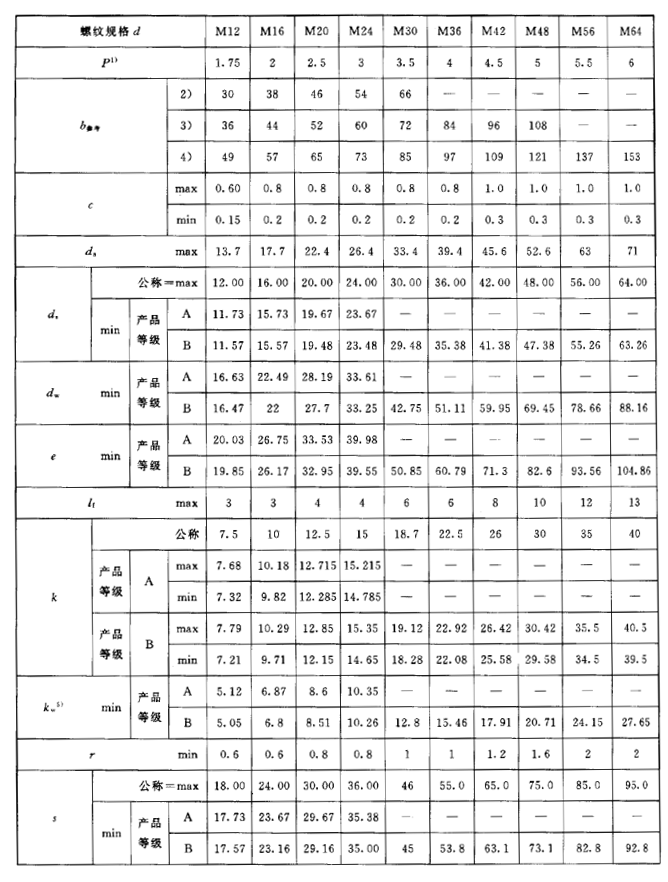

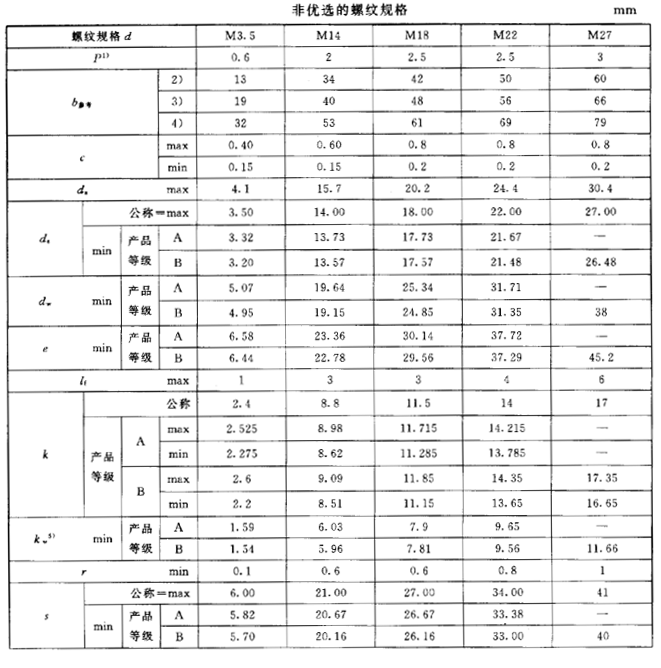

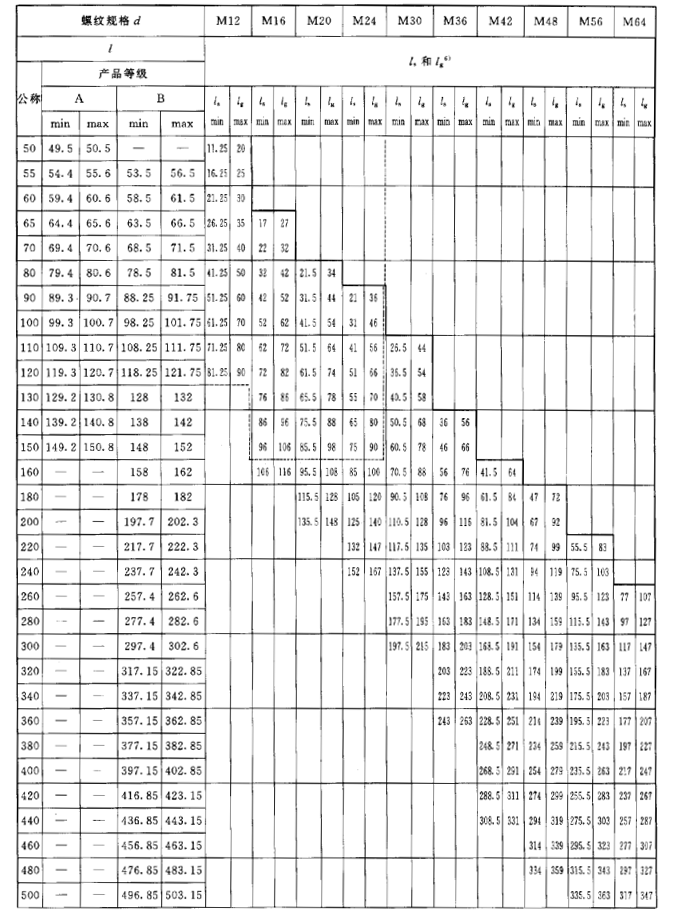

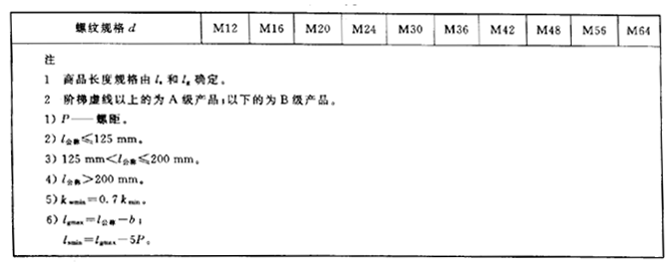

六角头螺栓尺寸规格表

六角头螺栓尺寸规格表

六角头螺栓尺寸规格表

六角头螺栓尺寸规格表

六角头螺栓尺寸规格表

六角头螺栓尺寸规格表

六角头螺栓尺寸规格表

六角头螺栓尺寸规格表

六角头螺栓尺寸规格表

六角头螺栓尺寸规格表

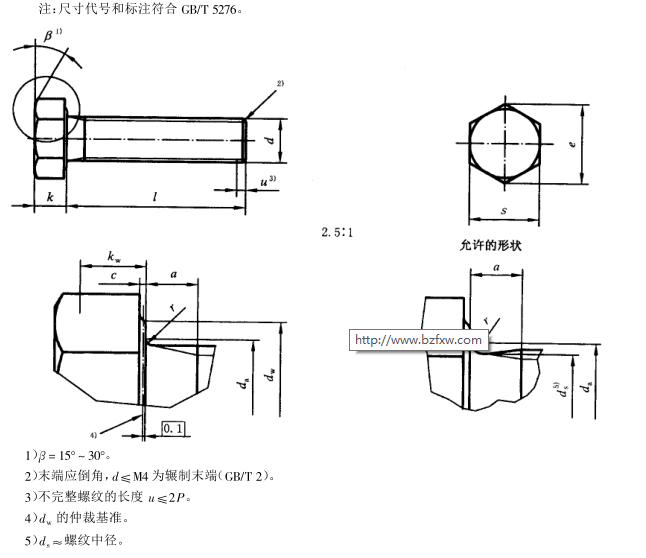

4、六角头螺栓 全螺纹

本标准规定了螺纹规格为MI.6~M64,性能等级为5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级、产品等级为A和B级的六角头螺栓。

A级用于d=1.6~24mm和l≤10d或l≤150mm(按较小值);B级用于d>24mm或l>10d或l>150mm(按较小值)的螺栓。 注:这种产品除制成全螺纹,并且作为商品长度规格的公称长度可达200mm外,其余与GB/T5782相同。 如需其他技术要求,应从现行标准(GB/T196、GB/T3106、GB/T3098.1、GB/T3098.6和GB/T3103.1)中选择。

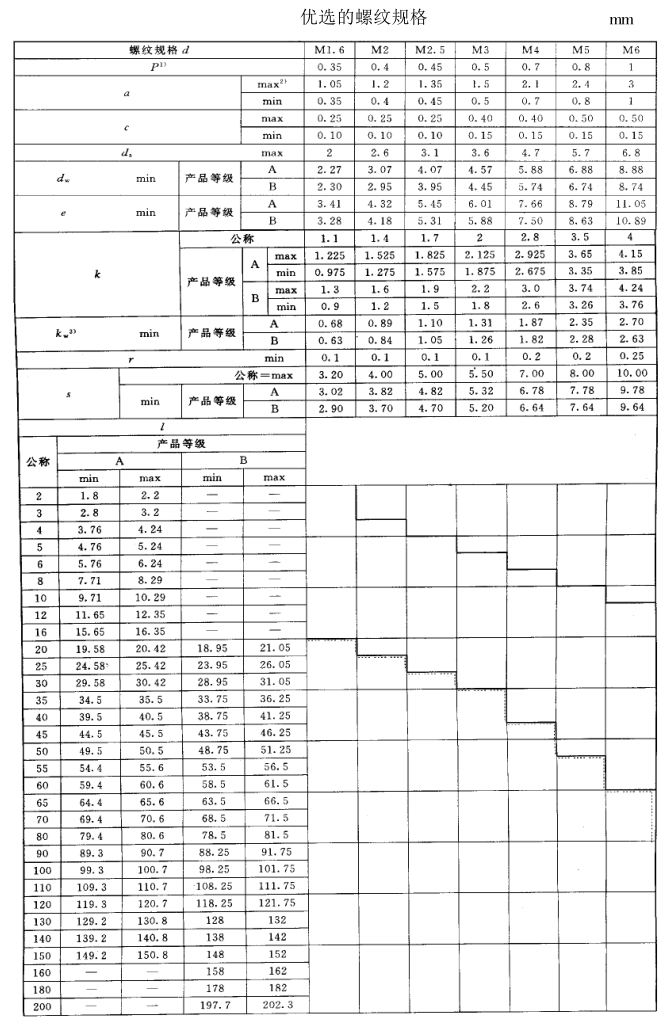

六角头螺栓全螺纹规格表

六角头螺栓全螺纹规格表

六角头螺栓全螺纹规格表

以上就是为大家整理的4种常用螺栓的规格尺寸表。
